JeeLink (Deutsch)

From Ethersex_Wiki
Jump to: navigation, search

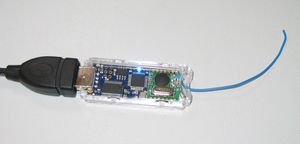

Das JeeLink v2 ist ein kleines Atmega-Modul mit RFM12 in Form eines USB-Sticks. Es war von JeeLabs aus Holland erhältlich für 29,50 EUR inkl. Versand. Mittlerweile gibt es zahlreiche Nachbauten auf Basis von [| Arduino Nano] und RFM12 bzw. RFM12b.

Aktuelle JeeLink (v3c) werden aufgrund des verwendeten RFM69 Funkmoduls noch nicht von Ethersex unterstützt!

Features

  • Atmega 328p
  • RFM12B mit 868MHz
  • USB-Anbindung über FTDI FT232R
  • Atmel Dataflash AT26DF081A (1 MByte, derzeit in Ethersex nicht unterstützt)

Flashen

  • Das JeeLink-Modul wird fertig mit einem Arduino-kompatiblen seriellen Bootloader ausgeliefert
  • Der Bootloader wartet nach einem Reset ca. 1 Sek. auf entsprechende Kommandos, danach startet die normale Ethersex-Firmware
  • Über ein kleines Programm im contrib-Ordner kann ein Reset per Software ausgelöst werden:
./contrib/arduino-bootloader/reset /dev/ttyUSB0
  • Dann mit avrdude flashen:
avrdude -v -v -p m328p -c arduino -P /dev/ttyUSB0 -b 57600 -U flash:w:ethersex.hex

ACHTUNG! Bei der v3 funktioniert das flashen mit

avrdude -v -v -p m328p -c arduino -P /dev/ttyUSB0 -b 115200 -U flash:w:ethersex.hex

Anbindung in Ethersex

  • In Ethersex ist eine fertige Konfiguration für das JeeLink enthalten
  • Dabei wird über den FT232R das ZBUS-Protokoll gesprochen, Anbindung über ZBus Serial Host
  • Nach Verbinden des JeeLinks folgendes aufrufen:
./contrib/zbus-serial-host/zbus-serial-host -r 57600 -d /dev/ttyUSB0 -a 192.168.23.1/24
  • Das JeeLink-Modul selbst ist jetzt unter 192.168.23.244 erreichbar
  • Das Funknetz liegt auf 192.168.5.0/24, wir müssen daher ein Routing definieren:
ip route add 192.168.5.0/24 via 192.168.23.244
  • Danach sind andere Ethersexe im Netz 192.168.5.0/24 über Funk erreichbar

Adressierung

  • In obigen Beispielen wurde angenommen, daß das JeeLink auf /dev/ttyUSB0 liegt
  • Je nach Reihenfolge des Einsteckens und anderen seriellen Geräten am USB kann es aber auch auf einem anderen Namen landen. Das ist für Dinge wie Initskripte aber natürlich unpraktisch.
  • Hier ist beschrieben, wie man dem JeeLink von udev immer einen festen Namen zuweisen lässt
